標準探針臺
PRODUCT

DN系列增強型探針臺

產品簡介：

DN系列探針臺是我司一款增強型晶圓測試探針臺，最大可完成12英寸晶圓的電學測試。此系列探針臺采用高剛性顯微鏡龍門結構，顯微鏡可X-Y-Z方向進行精密位移調節。卡盤具備上下調節功能，可以使探針與樣品快速分離，提高測試效率，在科研單位和半導體工廠都得到了廣泛運用，配合對應的儀器儀表，可以完成集成電路/芯片/MEMS器件/PCB元器件/材料器件的IV/CV特性測試/管芯晶圓/LED/LCD/太陽能電池行業的測試。此系列探針臺可以實現1μm以上的Pad電極測試。
技術特點：
• 顯微鏡具備高剛性龍門支架且搭配氣動升降，保證高質量的光學成像；
• 卡盤同時具備快速和微調升降，便于樣品和探針快速分離，也可以加載探針卡；
• 可升級性強，可升級卡盤360度快速移動，可升級光電流掃描成像或拉曼-瞬態熒光壽命成像系統等。

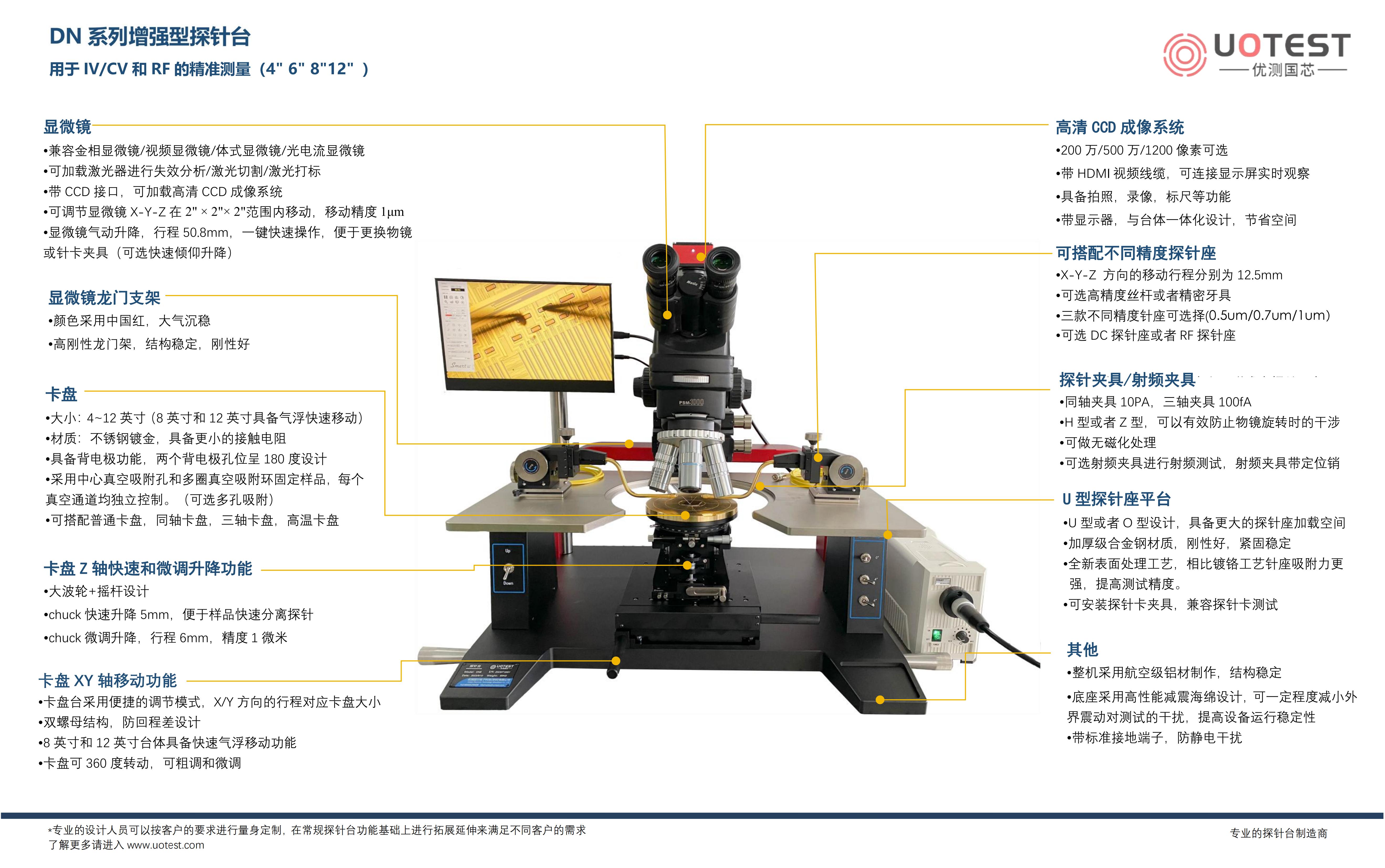

結構功能：

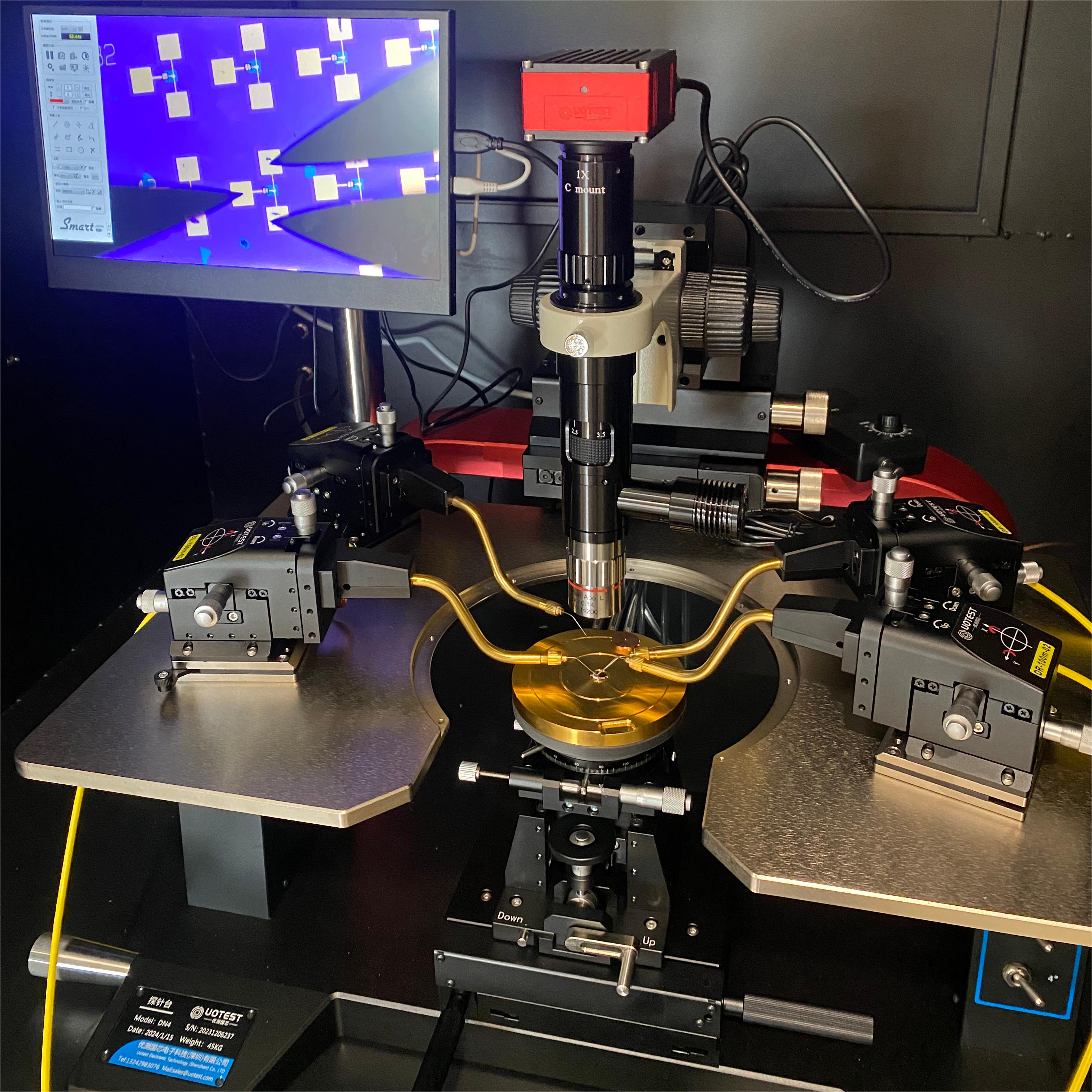

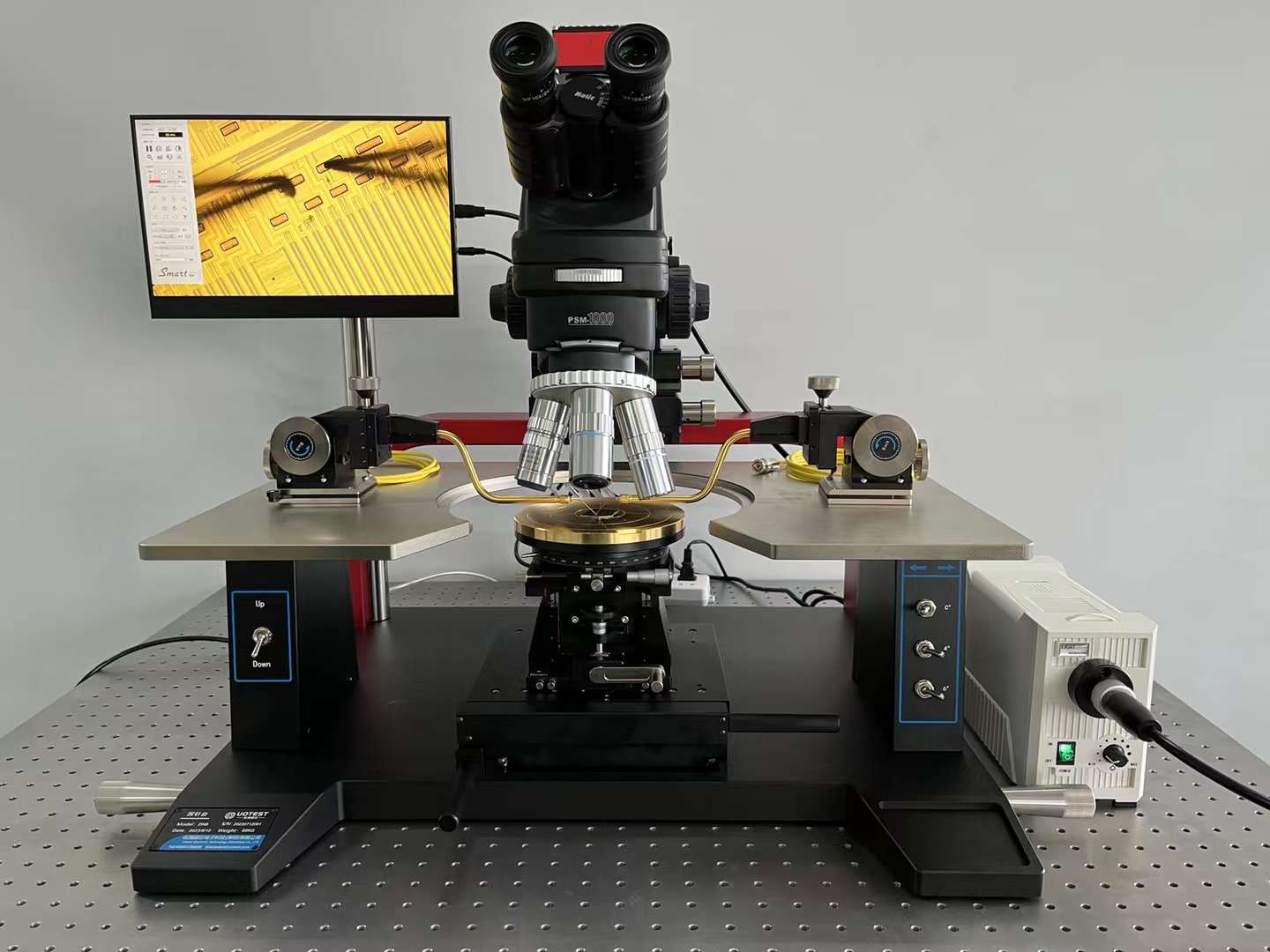

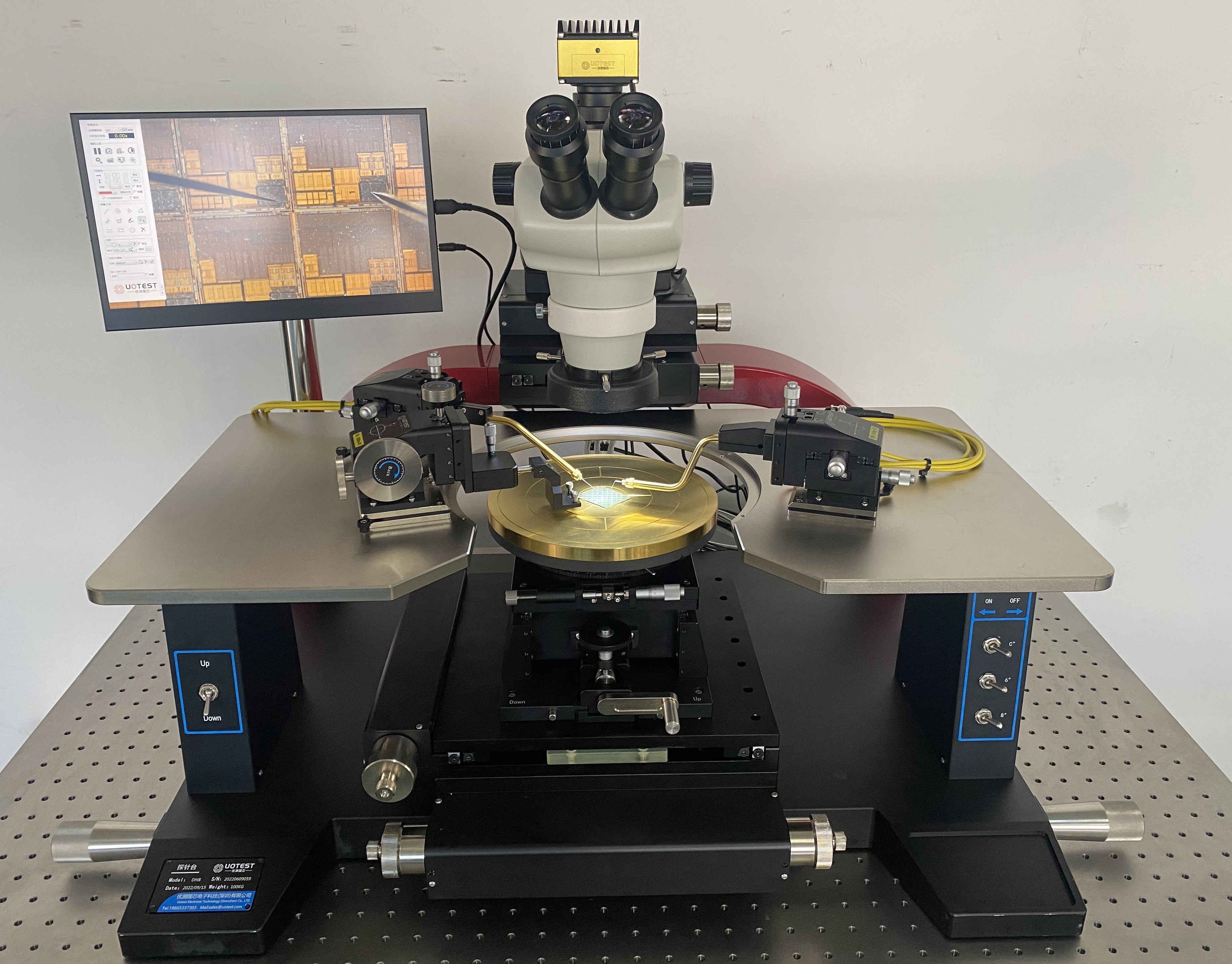

產品實物圖：


扎針圖片：

詳細參數

主要參數：
  • 主體材料：航空級鋁材
  • 卡盤材質：316不銹鋼鍍金，帶兩個背電極，呈180度設計
  • 卡盤大小和行程：4英寸，6英寸，8英寸，12英寸。行程和卡盤大小匹配。（8英寸和12英寸的臺體自帶快速氣浮移動）
  • 卡盤Z軸升降：chuck快速升降5mm；微調升降，行程6mm，精度1微米（大波輪+搖桿設計）
  • 卡盤吸附形式：環形吸附或者多孔真空吸附，均獨立控制
  • 成像系統：兼容體式顯微鏡，視頻顯微鏡，金相顯微鏡，帶CCD成像系統，可拍照，錄像，標尺
  • 探針座：可選直流或者射頻探針座，精度0.5um，0.7um，1um可選
  • 直流夾具：三軸夾具100FA/同軸夾具10PA
  • 探針臺臺體：帶高剛性龍門架結構，便于顯微鏡的移動，行程2英寸*2*2英寸，精度1um（顯微鏡可氣動升降）
  • 探針臺臺體：帶自適應減震機構，帶標準地線，防止靜電干擾
  • 以上為主要參數，詳細參數可以下載資料或者聯系我司銷售。
